Hier beschrijf ik hoe balken gerepareerd kunnen worden, hoe men verrotte balkkoppen kan vervangen, en hoe de oplage van balken in de muur te handhaven is.
1. De balk 'an sich' repareren
Vaak is het niet mogelijk (of niet nodig) een beschadigde balk in zijn geheel te vervangen. Dan is een reparatie of gedeeltelijke vervanging te overwegen. Bij reparaties van balken dient men steeds twee dingen te bedenken:
1. 'Onzichtbaar' gerepareerde balken zijn zelden
zo sterk als de originele balk.
2. Een reparatie die de originele sterkte waarborgt is meestal te zien, tenminste voor het geoefende oog.

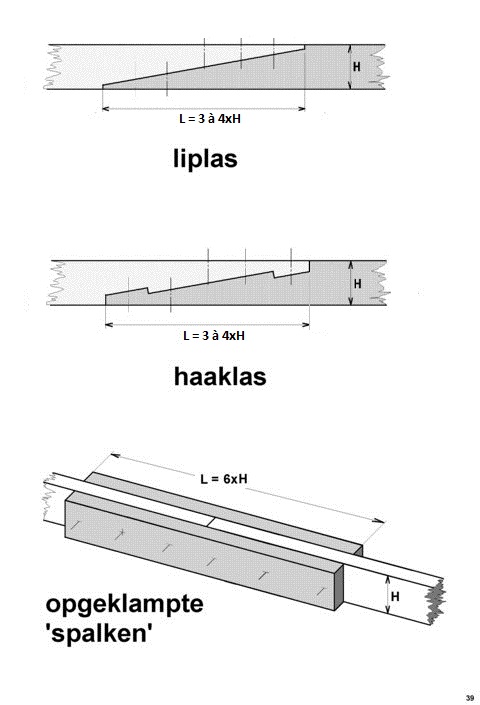

De meest toegepaste reparatiemethode is het 'lassen' van een balk. Afb.1 laat twee 'lassen' zien, de liplas en de haaklas. Bij beiden is het noodzakelijk balk en reparatiestuk precies volgens hetzelfde patroon te zagen. De lengte L van de las dient 3 à 4 keer de hoogte H van de balk te zijn, een beetje meer mag ook. De twee stukken worden dan met (PU-)lijm aan elkaar gezet en door houtdraadbouten of slotschroeven met elkaar verbonden.
Opgeklampte spalken (onderaan in afb.1) zijn natuurlijk veel eenvoudiger aan te brengen, maar wie wil zoiets in het zicht hebben? Deze reparatiemethode wordt daarom voornamelijk toegepast als de reparatie door een eronder geplaatst plafond uit het zicht is.

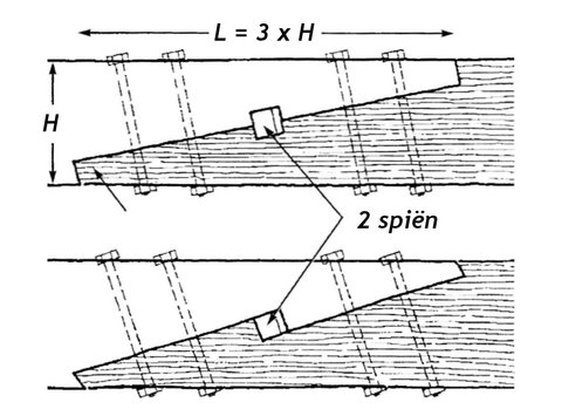

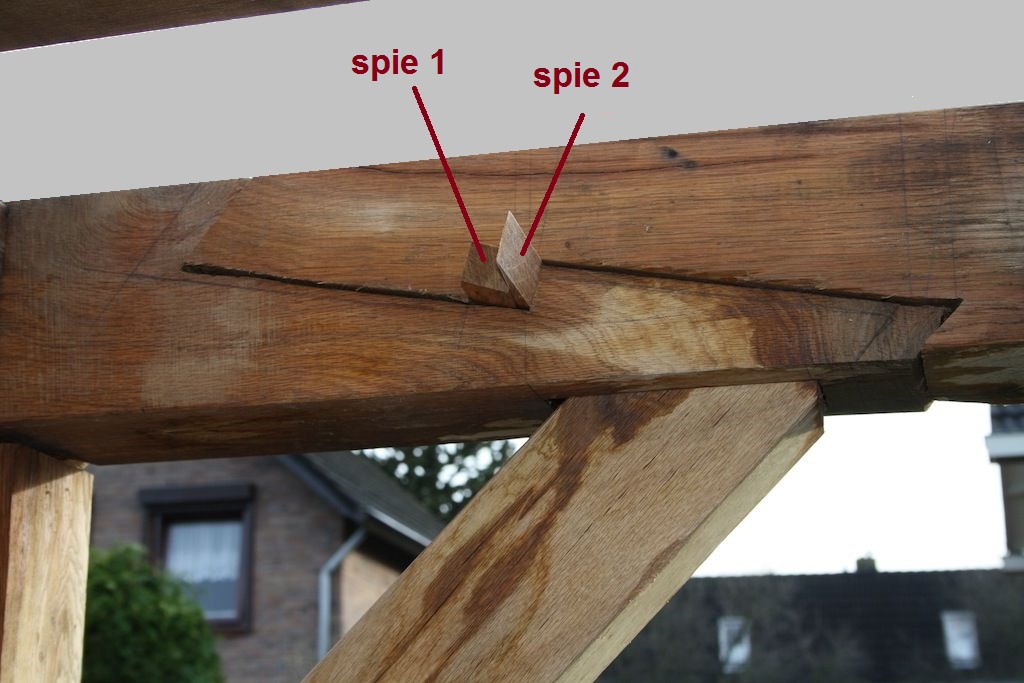

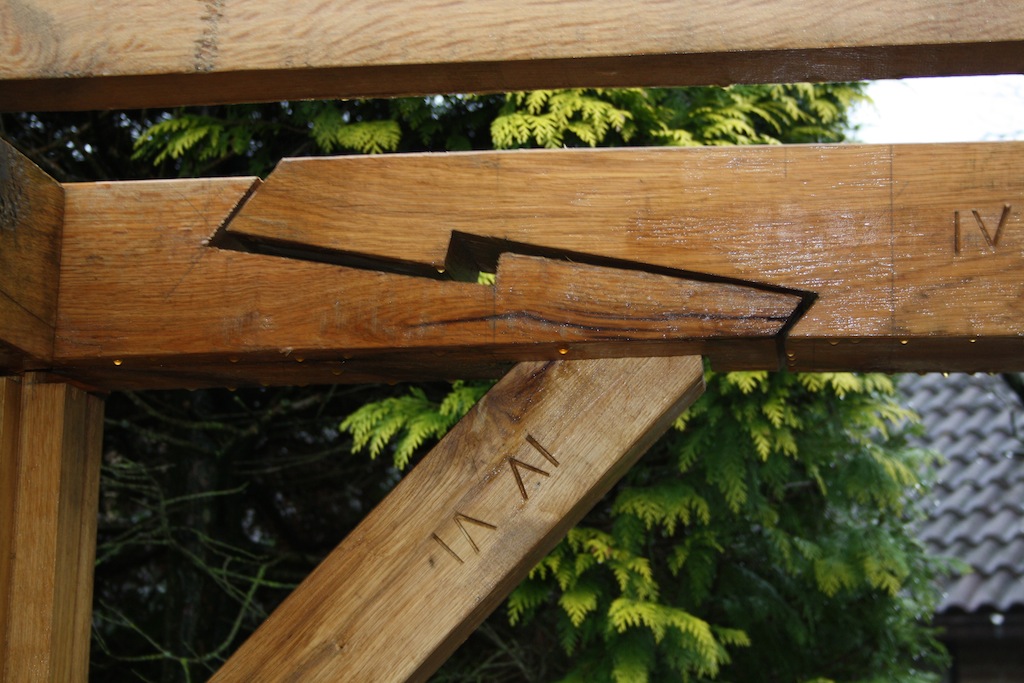

De praktische uitvoering is hier te zien (afb. 3 en 4); zie ook deze stap-voor-stap demonstratie.

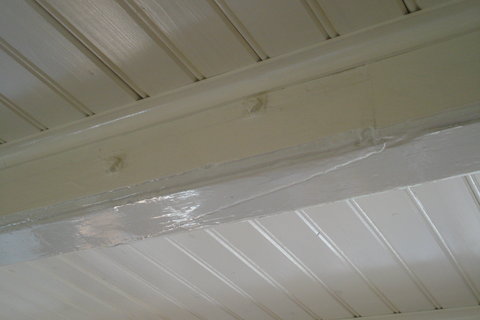

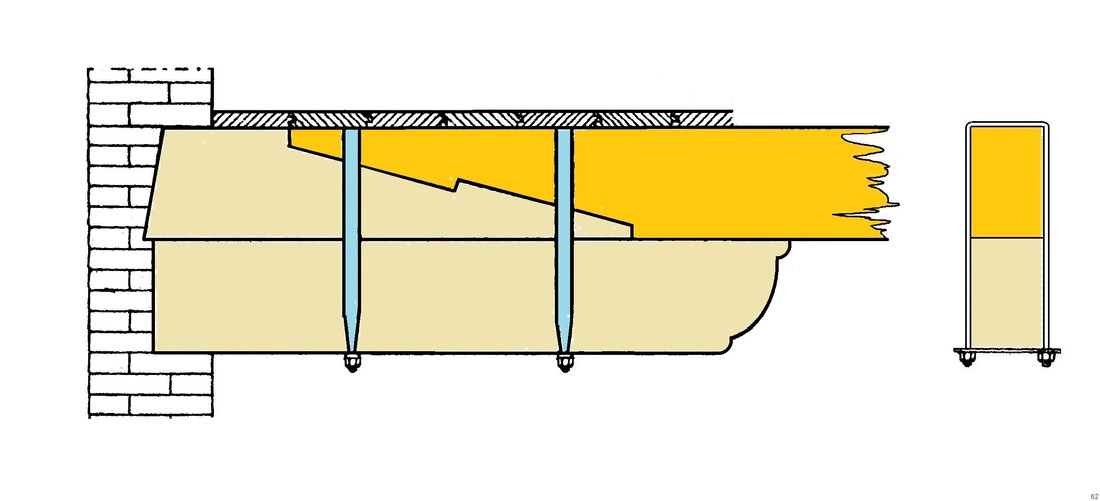

Bij de liplas in afb.5 is de balk niet horizontaal maar verticaal gesneden, en de twee delen zijn dan door twee slotbouten verbonden (natuurlijk met grote schijven onder de moeren!).
Veel over traditionele houtverbindingen is hier te lezen.
2. Balkkoppen repareren
3. Balkoplage in de muur, bescherming van balkkoppen
Als vuistregel kan men zeggen: Een balk dient minimaal met ¾ van zijn hoogte in de muur te liggen; men zegt ook: met 2/3 van zijn hoogte plus de plankdikte. Nu moet men niet denken hoe meer hoe beter; neen, een langer stuk balk in de muur maakt meer kans op vochtopname en dus rot. U kunt daarom beter de genoemde 3/4 of 2/3 aanhouden. In dit gat plaatst u de balk waarvan de kop tegen vocht beschermd is. Hiervoor gebruikte men vroeger loodmenie. De huidige beschermmiddelen zijn alle mogelijke soorten van goudron, bitumenachtig spul. Men kan de balkkoppen ook in EPDM dakbedekkingsfolie inpakken. Deze folie heeft (warm gemaakt) een enorme kleefkracht en plakt dus lekker aan de balken. De uitwaseming vindt plaats via het niet ingepakte gedeelte van de balk.

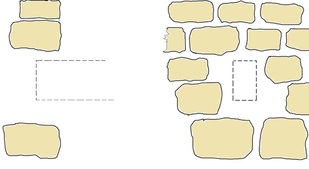

Natuurlijk is het gat dat u in een natuurstenen muur voor de balkopligging maakt nooit op de juiste hoogte, en omdat men steeds hele stenen moet verwijderen is het gat behoorlijk veel groter dan voor de balkkop strikt noodzakelijk, zie afb.7. Ik werk dan meestal zo:

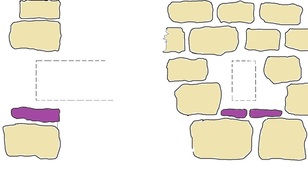

Ik vul het gat met passende stenen, die ik met mortel vastzet, net niet voldoende hoog op, afb.8.

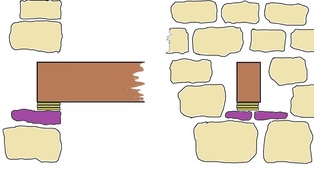

Dan plaats ik de balk en breng die met stukjes tegel op de juiste hoogte, afb.9. Gebruik nooit hout of houtachtig materiaal, vooral geen spaanplaat of MDF. En volspuiten met polyurethaanschuim (PUR) is volstrekt amateuristisch en ten sterkste af te raden!

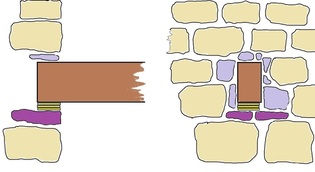

In de rest van het gat boven de balk en aan de zijkanten breng ik dan voldoende mortel aan en druk goed passende stukken steen en steensplinters in dit mortelbed, afb.10.
Een alternatief voor het plaatsen van de balken in de muur zijn balkschoenen, des sabots. Dit is onder 08.1.2 beschreven.

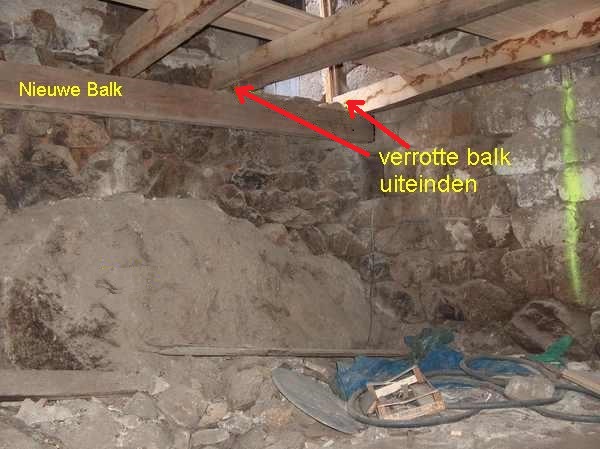

Iemand anders heeft de verrotte balkenkoppen gewoon voor de muur afgezaagd en daaronder een nieuwe balk gezet. Deze draagt nu de verkorte balken, afb.11. Hierbij zijn wel een aantal kritische opmerkingen op hun plaats.
Ten eerste is het belangrijk dat de balkenkoppen in het gezonde materiaal afgezaagd worden; dus niet een beetje verrot hout laten zitten! Als de balken door dit afkorten te kort worden dan is deze saneringsmethode niet toepasbaar. Ten tweede moet de ondersteunende nieuwe balk voldoende draagkrachtig zijn. Dat betreft zowel zijn afmetingen (breedte en hoogte) als de muuroplagen of muurbevestigingen. Dus liever door een vakman laten narekenen! En natuurlijk is het verstandig de nieuwe balk op een zekere afstand van de muur te plaatsen, bijv. 50mm, zodat water en/of vocht uit de muur geen vat kan krijgen op je nieuwe balk.
4. Balkenkoppen tegen rot beschermen
Het is doelmatig de balkenkoppen die in de muur liggen tegen rot te beschermen. Hiervoor gebruikt men kopersulfaat CuSO4.
Zie bijv. deze handleiding van SystèmeD.
5. Andere problemen met balken
Als de balken van een dakoversteek in de muur verrot zijn dan kan men een passende balk naast de bestaande leggen (waarvan men natuurlijk het rotte gedeelte compleet verwijderd heeft, in het gezonde materiaal afzagen dus!).

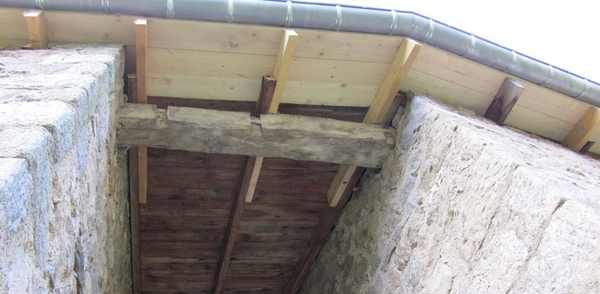

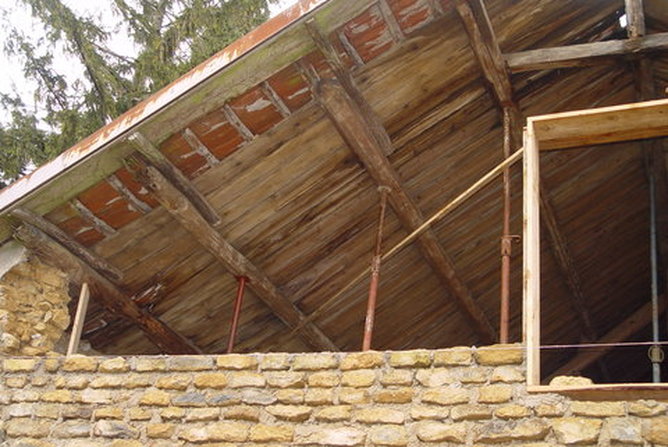

Zo (afb. 13) kan men het natuurlijk ook doen ... (of was dit alleen provisorisch tijdens de renovatie?)
Op deze Engelse website heb ik een aantal reparatiemethodes voor verrotte balkenkpoppen gevonden, en ook andere adviezen over het saneren van balkenvloeren.
